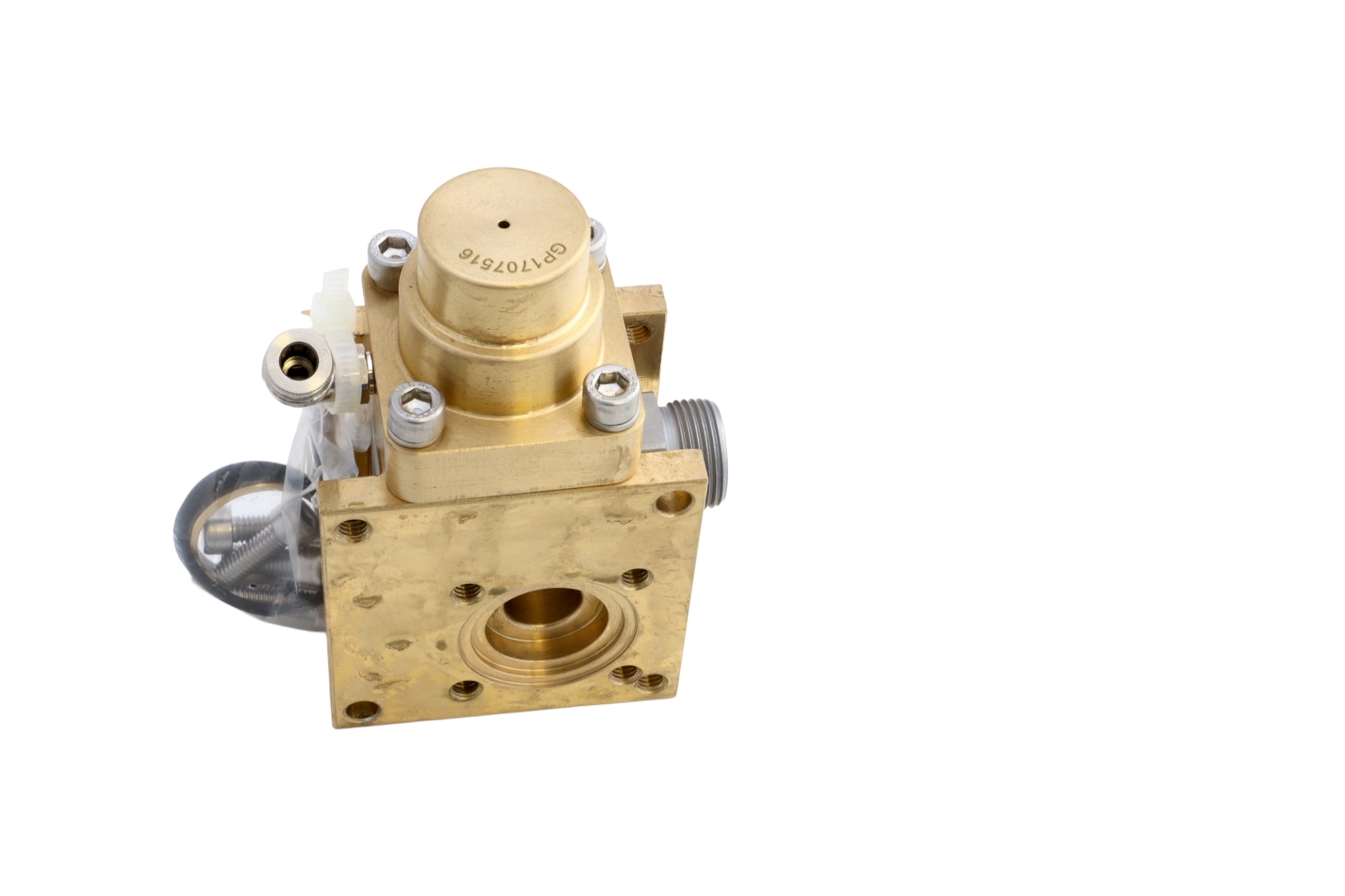

HD-Ventil Erweiterungsmodul 1-FACH für WT1

Ausführung -Normaly Closed-

Druckgesteuerte Kolbenventileinheit mit externer Vorsteuerung in Blockbauweise.

Druckbereich: 0-100 bar

Material: Messing

Innenteile: Messing, Edelstahl

Dichtungen: NBR, FKM

Verschraubungen(Luft): Messing vernickelt

Verschraubungen(Wasser): Stahl verzinkt

Zulauf Luft: Winkelsteckanschluß 6/4

Ventilausgang(um 90° versetzt): IG M18x1,5 inkl. vormontierter

Hochdruck-Verschraubungen M18x1,5- ML15

Steuerdruck für Pneumatikventile: 4-6 bar

Befestigung: 4 Stück Befestigungsgewinde M6 an der Ventilunterseite

Einbaulage: beliebig

Abmaße: L=50mm, B=ca.70mm, H=111,5mm

Bemerkung: Ergänzungsventil zur modularen Erweiterung

der Typen 2327E050 2327E051, 2327E052
